Einführung

Entity Relationship (ER)-Diagramme sind visuelle Darstellungen der Datenbankstruktur, die die Beziehungen zwischen Entitäten zeigen. Eine Entität ist ein reales Objekt, zum Beispiel ein Student, ein Mitarbeiter, und eine Entität verfügt über Attribute. Ein Attribut ist charakteristisch für eine Entität, zum Beispiel kann ein Schüler eine ID, einen Namen oder ein Alter haben.

Erstellen von ER-Diagrammen in MySQL Workbench

Stellen Sie sicher, dass Sie eine Datenbank mit mehr als einer Tabelle in der MYSQL-Workbench haben. In diesem Artikel verwende ich die Sakila-Datenbank, die auf der MYSQL-Website verfügbar ist.

1. Öffnen Sie die MYSQL-Workbench und melden Sie sich beim lokalen Host an
2. Führen Sie in einem neuen Abfrage-Tab den folgenden Befehl aus, um die Sakila-Datenbank zu verwenden

USE sakila;

1. Klicken Sie in der Hauptmenüleiste auf Datenbanken

1. Klicken Sie auf „Reverse Engineering“ oder verwenden Sie den Tastenkombinationsbefehl (Strg R)

1. Es erscheint ein neues Fenster → klicken Sie auf „Weiter“

1. Geben Sie das Passwort für den lokalen Host ein → klicken Sie auf Weiter

1. Wählen Sie die Datenbank aus, um ein ER-Diagramm zu erstellen, das in unserem Fall Sakila ist → klicken Sie auf „Weiter“

1. klicken Sie erneut auf „Weiter“

1. Stellen Sie sicher, dass alle Tabellen ausgewählt sind, indem Sie auf die Schaltfläche „Filter anzeigen“ klicken → Klicken Sie auf „Ausführen“

1. klicken Sie auf „Weiter“ in den Fenstern, die angezeigt werden

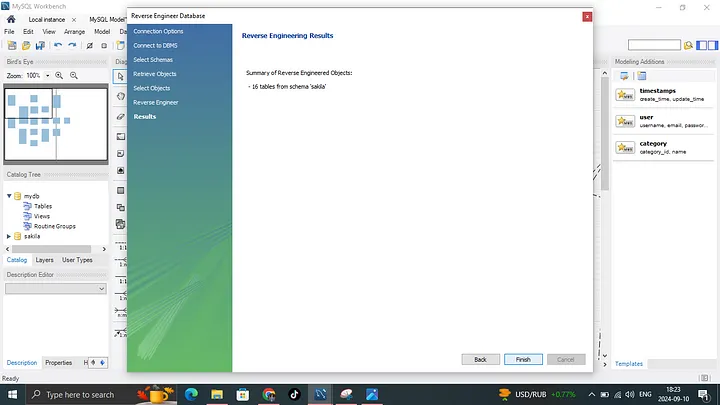

1. klicken Sie auf „Fertig stellen“ und ein ER-Diagramm zur Sakila-Datenbank wird angezeigt

Abschluss

Ein ER-Diagramm ist ein wesentlicher Bestandteil des Datenbankentwurfsprozesses, der Redundanz reduziert, die Datenintegrität gewährleistet, die Kommunikation unterstützt und die Datenbankverwaltung vereinfacht. Der Entwurf eines klaren ER-Diagramms zu Beginn eines Projekts hilft, Fehler zu vermeiden und stellt sicher, dass das Datenbanksystem sowohl funktionale als auch geschäftliche Anforderungen effizient erfüllt.
